Vlastní výroba LN Boxů



Vlastní výroba LN Boxů

v MKMŽ Slivenec
……………………………………………………………………………………………….

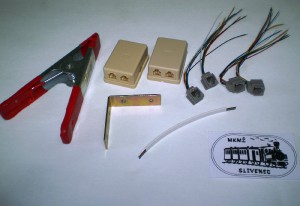

Použitý materiál:
-zásuvka telefonní na omítku s konektorem MODULAR 2x RJ 11 6/4 – 2ks
-konektor MODULAR RJ 12 6/6, zásuvka, vodič cca 70 mm – 4ks
-kabel telefonní plochý, 6 žil – cca 15cm
-šroubek 3x10 mm s matičkou a podložkou – 3x
-úhel spojový 60x60mm – 1ks
-svěrka 150mm – 1x

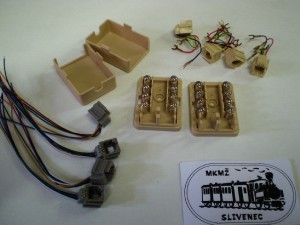

Z krabiček odstraníme původní konektory RJ 11 6/4



 ...

Namontujeme konektory RJ 12 6/6 s vodičem

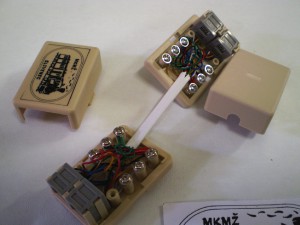

 a plochým kabelem spojíme obě krabičky

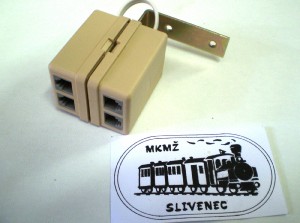

Obě krabičky přišroubujeme na úhelník



 ...

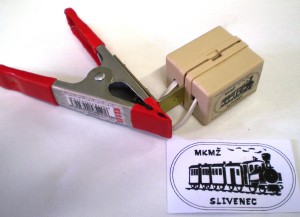

Vše přišroubujeme na kleště

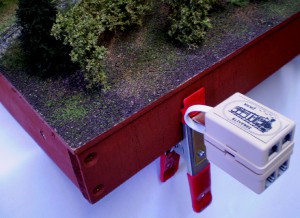

A zespoda přicvakneme na panel
